Rohde & Schwarz

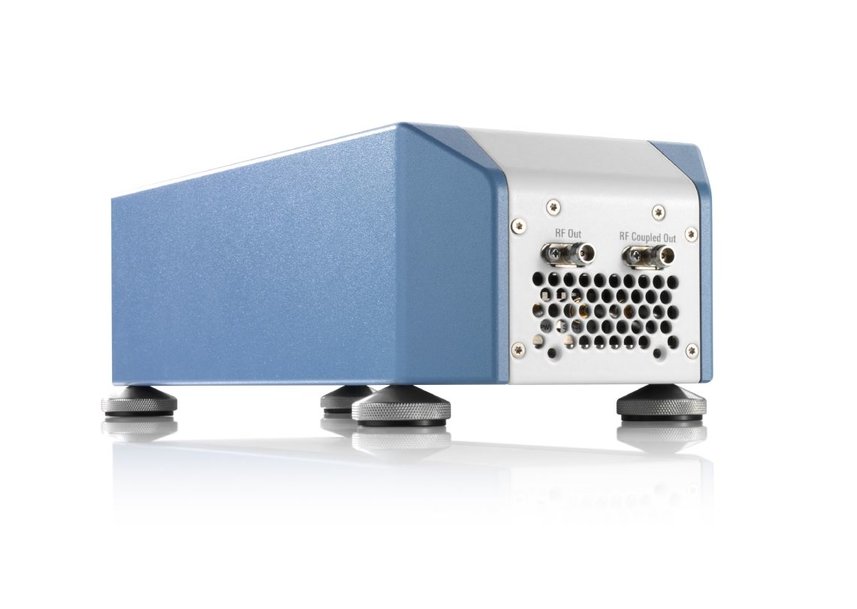

羅德史瓦茲展示用於測試衛星有效酬載的新型Q/V波段射頻升頻器

為了使衛星通訊線路的終端使用者能夠持續獲得更高的資料速率,衛星運營商正在使用更高的通訊頻率,例如有著更大頻寬的Q/V波段。羅德史瓦茲的新型R&S SZV100A Q/V波段射頻升頻器提供了一種用於測試超高通量衛星(VHTS)有效酬載中的寬頻轉發器的解決方案。R&S SZV100A擁有 2 GHz 解調頻寬,涵蓋了從 36 GHz 到 56 GHz 的整個頻率範圍。

羅德史瓦茲展示用於測試衛星有效酬載的新型Q/V波段射頻升頻器

Q/V 波段為衛星的饋線鏈路提供了更大的頻寬,因而成為實施即將到來的高位元速率資料連結的理想選擇。這些高比特資料可以為最終使用者提供未來通訊系統和蜂窩回傳網路的大量資料。在新的空間環境中,常規對地靜止衛星以及LEO衛星的運營商在逐步開發這些新的衛星頻段的優勢。

Q/V 波段對微波元件有很高的要求,這意味著它們在開發和驗證期間必須經過廣泛的測試。放大器、變頻器、接收器模組和完整的衛星有效酬載等射頻模組和系統,都必須在 Q/V 波段中進行測試。尤其對於測試衛星有效酬載,測試設備的需求必須滿足高品質的訊號。R&S SZV100A Q/V 波段射頻升頻器與 R&S SMW200A 向量訊號產生器結合使用,可以連續覆蓋從VHF到V波段的所有衛星頻段,以及Q/V波段中的5G頻段。

這個測試方案包括了 R&S SMW200A 向量信號發生器、R&S SMA100B 射頻和微波訊號產生器以及 R&S SZV100A Q/V 波段射頻升頻器。R&S SMW200A 憑藉其出色的射頻性能,可提供解調頻寬高達2 GHz的中頻信號,而R&S SMA100B可提供高精度的本地振盪器訊號。R&S SZV100A的最大輸出功率高達+16 dBm(1 dB壓縮點)。

R&S SZV100A的緊湊型外殼設計、輕巧的重量和安裝點使其可以安裝在盡可能靠近待測設備的地方,例如在熱真空室(TVAC)的外面。中頻源或本振源與R&S SZV100A之間的距離最長可達10米,從而可以優化測試方案。

升頻器和訊號產生器可使用PC軟體通過LAN連接進行遠端操作。可借助R&S SZV遠端控制軟體對所有設備進行簡單便捷的配置。

R&S SZV100A是對現有測試系統進行低成本升級的理想選擇。借助控制軟體,由R&S SZV100A、R&S SMW200A和R&S SMA100B組成的測試方案可以作為單個儀器進行操作。羅德史瓦茲現在已正式對外發售R&S SZV100A,
欲瞭解更多資訊,請點擊:https://www.rohde-schwarz.com.cn/product/szv100a-productstartpage_63493-773249.html
