Rohde & Schwarz將可擕式分析儀的頻率範圍擴展至44 GHz

兩款新型產品,可擕式的R&S FPL1000和堅固耐用的R&S Spectrum Rider FPH分析儀分別具有高達26.5GHz和44GHz的頻譜分析能力。它們結合了桌上型儀器的強大功能和手持儀器的輕便可攜性,並且操作直觀,使高性能測量工作變得快速又簡單。

Rohde & Schwarz將可擕式分析儀的頻率範圍擴展至44 GHz

R&S FPL1000和R&S Spectrum Rider FPH結合了桌上型儀器的強大功能和手持儀器的輕便可攜性。


Rohde & Schwarz公司通過引入新的基礎型號,擴展了其廣受歡迎的R&S FPL1000和R&S Spectrum Rider FPH產品系列,分別提供高達26.5 GHz和44 GHz的測量頻率。現有的R&S FPH型號測量頻率範圍包括5kHz、6GHz、13.6GHz和26.5GHz,如今又增加了新的44GHz型號。此外,還有三個新版本的tracking generator,測量頻率分別為13.6GHz、26.5GHz和44GHz。R&S FPL1000系列增加了兩個新型號,提供5kHz至14GHz和5kHz至26.5GHz的頻率範圍。

Rohde & Schwarz將可擕式分析儀的頻率範圍擴展至44 GHz

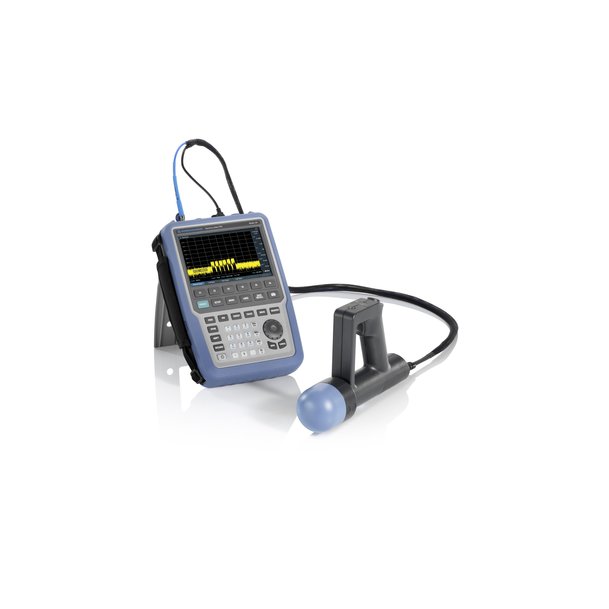

R&S Spectrum Rider FPH是業界第一款配備電容式觸控式螢幕的掌上型頻譜分析儀,可為現場和實驗室測量提供穩定的射頻性能。大按鍵和多點觸摸手勢螢幕使其非常易於操作。具備更高頻率的新型號使多功能的R&S Spectrum Rider能夠執行更廣泛的測量任務。R&S Spectrum Rider -160 dBm的高靈敏度,在10 MHz至3 GHz之間測量精度通常為0.5dB,實俱備一流的射頻性能。新型號支援現場應用,如5G驗證、廣播、雷達、國防和衛星通訊等。

44GHz型號的R&S Spectrum Rider僅重3.2千克,針對行進間使用進行了優化。它的電池續航時間長達4.5小時,是最持久的44 GHz掌上型頻譜分析儀,適合執行現場任務。背光鍵盤允許使用者在黑暗中工作,無反射顯示幕支援日光模式,能提高在陽光直射下的可讀性。

這款掌上型頻譜分析儀系列擁有大尺寸電容式觸控螢幕,可以輕鬆直觀地調整頻率、掃寬和參考位準等設定,並設置標記。此外,大按鍵和實用的多功能滾輪便於在戶外環境中戴手套操作。分析儀可以通過通用USB或區域網路進行遠端控制,更加方便的是,R&S MobileView應用程式還適用於iOS或安卓系統,提供了對設備的無間斷遠端控制。

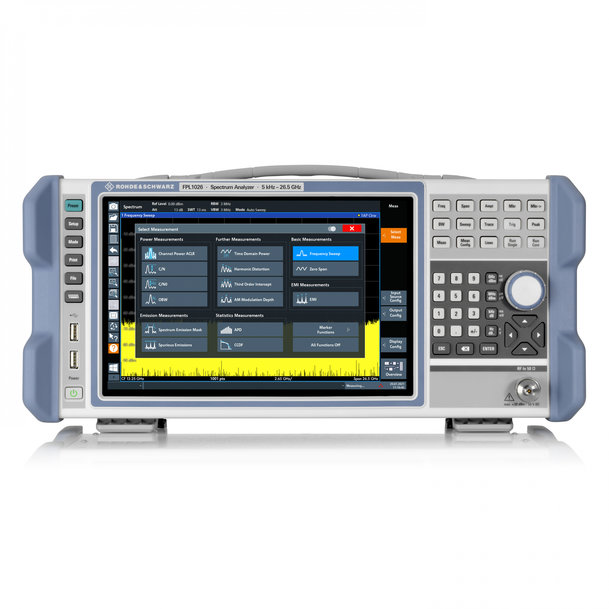

R&S FPL1000是一款用於基礎應用和多重量測任務的單一測量儀器。它可以分析40MHz頻寬的信號,也是同類儀器中唯一一款採用電池供電、高達7.5GHz內建信號產生器的儀器。它是用於頻譜測量、功率感測器高精度功率測量以及分析類比和數位調變信號的基礎儀器。即使在基本配置中,R&S FPL1000也能快速直觀地進行測量,功能包括通道功率測量在內的頻譜分析、ACLR、信噪比、雜散、諧波失真、三階截距點、調幅深度等。產品功能還可以進一步擴展,涵蓋統計ADP、CCDF分析以及多功能標記等功能。

測量應用也可用於分析類比和數位調變信號。R&S FPL1-K7選項能夠將R&S FPL1000轉變為類比調變分析儀,可以分析振幅、頻率和相位調變信號。基本單元的I/Q分析儀支援分析頻寬內輸入輸出的幅度和相位顯示。I/Q資料可以匯出,供協力廠商軟體進行進一步分析。FPL1-K54為診斷射頻干擾提供EMI測量。R&S FPL1-K70向量信號分析選項也能對單載波數位調變信號進行性能分析。除此之外,還有更多選項可以應對PRBS資料的多重調變分析和誤碼率測量。

R&S FPL1000系列能提供穩定的射頻性能:在10kHz偏移(1GHz載波)下,典型相位雜訊為-108dBc,在此條件下使用可選配前置放大器能顯示-167 dBm的平均顯示雜訊位準(DANL)。其性能、價格親民和易上手使得R&S FPL1000成為實驗室、監控衛星地面站、通信鏈路、教育、測試場所、生產和服務設施的理想儀器。

R&S Spectrum Rider和R&S FPL1000頻譜分析儀是R&S Essentials產品組合的一部分。所有型號現在都可以從Rohde & Schwarz及指定的經銷商獲得。
