銑削加工新突破

針對機械巨頭的保護系統

銑削加工新突破

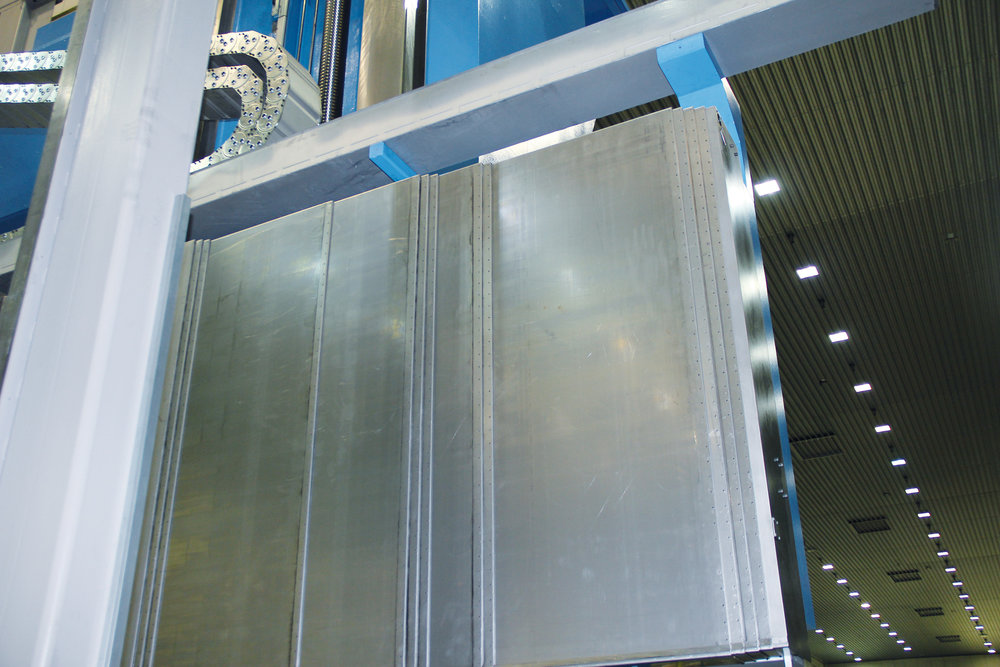

圖解:在ProfiMill 8500/120-G上,水準和垂直導軌及橫樑都配備了椿本佳寶來公司的伸縮罩

德國WaldrichSiegen機床有限公司是世界知名的大型高精密龍門銑床製造商。如今,
WaldrichSiegen龍門銑床已是生產工廠的核心,無論是加工多麼複雜、精度多高的工件。椿
本佳寶來公司的伸縮罩被集成到WaldrichSiegen機器中,以可靠地保護電纜和導軌。

WaldrichSiegen公司的產品包括用於磨削、磨紋和車削領域的龍門銑床及大型機床。其先進
技術備受世界各地推崇。該公司生產的大型機床已用於中國眾多市場領導者,如東方。
“WaldrichSiegen和東方電氣股份有限公司及其子公司東方電氣(廣州)重型機器有限公司
之間已建立了多年的合作關係,”WaldrichSiegen公司銑床部產品經理Ralf Tschersche稱。
這家位於四川的中國公司——東方電氣已在最近幾年購買了三台臥式車床。2012年,他們
又訂購了一台龍門銑床:東方電氣決定為其廣州工廠購置最新的ProfiMill 8500/120-G銑床。
它將用於生產各種不同的電廠部件。
銑削加工新突破

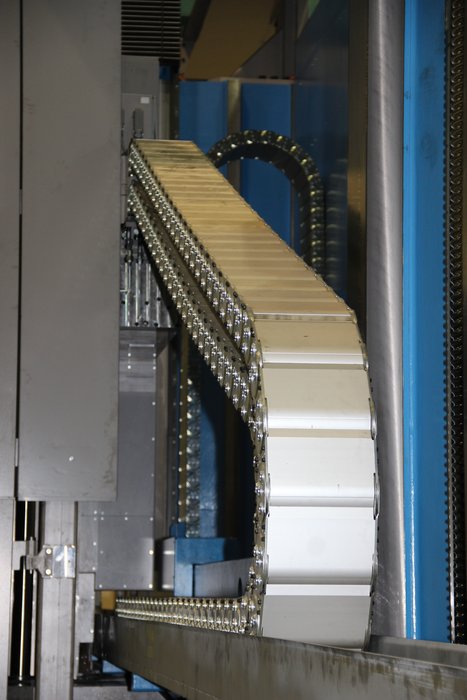

圖解:椿本佳寶來公司S/SX 1800系列近10米的鋼制拖鏈可在rofiMill 8500/120-G銑床中保
護電氣及液壓電纜


這是WaldrichSiegen公司接到的有史以來最大的一筆ProfiMill系列龍門銑床訂單:兩個立柱
之間的間距為8.5米,淨空高度為7.5米。該系統的核心——銑削和鑽削的Z軸行程長度達
3.5米,刀具的切削功率達120千瓦。“大型龍門銑床的過人優勢是其占地空間小,”Ralf
Tschersche解釋到。ProfiMill系統的主/從伺服驅動結合了現代化控制理念,確保了所有的軸
同步運行,同時靜壓蝸杆傳動還能提供高水準剛性。

所有機械及部件規格更大


東方電氣訂購的大型龍門銑床從一開始就要求定制解決方案,其元件也是。WaldrichSiegen
聯繫了密切合作數十年的解決方案供應商——椿本佳寶來公司。ProfiMill的水準和垂直導軌
及橫樑都配備了椿本佳寶來公司的伸縮罩(詳見“技術資料”表)。長達23米的行程長度和
高達20米/分鐘的行駛速度均需考慮在內。導軌通過串聯罩保護:該型號有兩個耦合罩,每
個有16格,這樣尺寸更小,即使是行程較長。最高的行駛速度發生在橫樑上。為了避免由
此產生的振動和接觸噪音,伸縮罩配有特殊的緩衝器。結合特殊的緩衝器為移動的物體創造
了軟阻尼
銑削加工新突破

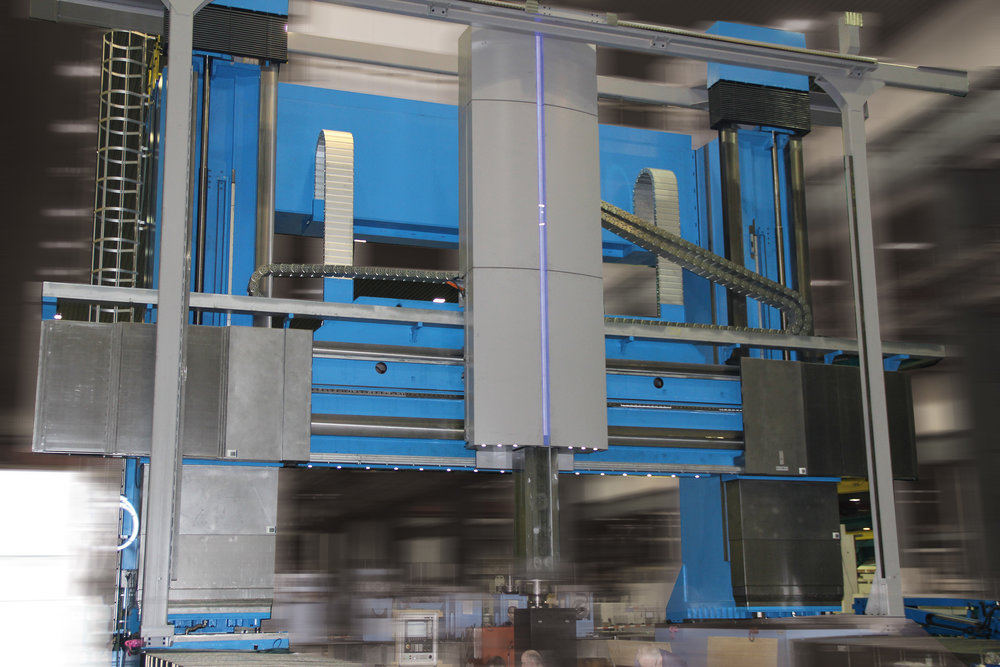

圖解:由於最高行駛速度發生在橫樑上,所以伸縮罩都配備了特殊的緩衝減震器

“佳寶來為客戶開發並生產其指定的導軌防護和輸送系統,”椿本佳寶來公司德國/瑞士/
奧地利銷售主管Peter Marzinek解釋到。“世界各地眾多設備製造商已對椿本佳寶來公司的
伸縮罩提出需求。我們能提供各種型號的伸縮罩,每款都是獨一無二的。”無論是導軌、測
量設備、驅動元件還是機器上其他敏感部件都必須受到保護,椿本佳寶來均有合適的個性化
解決方案。該系統還擁有說服力的可靠性,更長的使用壽命和創新的技術。

針對特殊要求的定制系統


除了規格較大之外,WaldrichSiegen還有另一個特殊要求:導軌罩需防止油和冷卻液洩漏,
即不能漏水。“滲透的冷卻液會與靜壓油混合,從而影響機器的功能,”Peter Marzinek解
釋到。“油會因此發生改變,並造成巨大的成本損失。漏油也會對環境造成危害,如果滲入
到地底下的話。“如果採用水準罩,安裝在格子之間的熱粘合波紋管能防止冷卻液滲透。垂
直罩的特殊滑面,格子間的密封帶和罩內的偏轉板都能防止漏油。可更換葉片的雨刮系統還能保持每個罩蓋乾淨。
銑削加工新突破

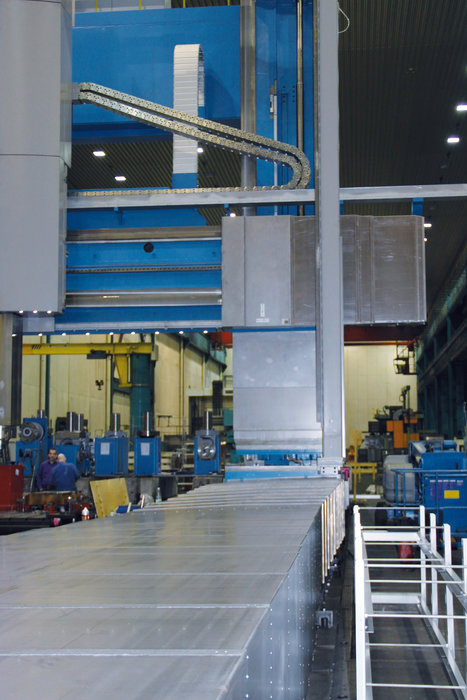

圖解:導軌罩可防止漏油及冷卻液進入

除了伸縮罩外,東方電氣的ProfiMill還配備了椿本佳寶來公司架空長度達7.5米的拖鏈。
WaldrichSiegen選用了S/SX 1800系列鋼制拖鏈。這些強韌堅固的拖鏈能承受較重的機械負
荷及惡劣的環境條件,在加大負荷的情況下還能承載較大的架空長度。這些成熟的拖鏈還配
備了極其穩定的鏈條鏈板,並結合了多衝程系統和專用螺栓設計。這款大型ProfiMill
8500/120-G還含有一條近10米長的拖鏈以保護電氣及液壓電纜。
