Rohde & Schwarz將EDA模擬與硬體測試相結合,推出R&S VSESIM-VSS

Rohde & Schwarz將EDA模擬與硬體測試相結合,推出R&S VSESIM-VSS

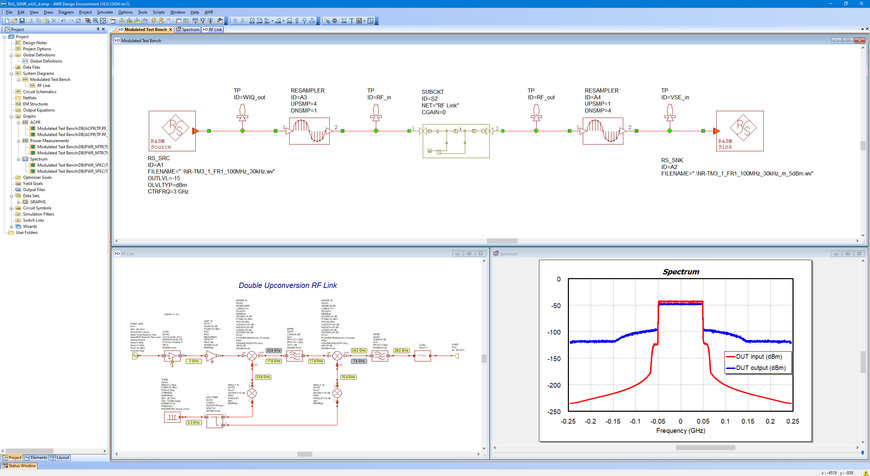

圖:新的R&S VSESIM-VSS軟體工具加快了從射頻設計到實現的開發過程。

T&M專家Rohde & Schwarz和Cadence合作開發了新的解決方案,旨在通過使用真實信號的模擬和測試來簡化從射頻設計到具體實現的研發過程,並提高其準確性。新的R&S VSESIM-VSS信號產生和分析工具加快了射頻元件的開發過程。它對無線、汽車、航空航太和國防行業的客戶以及主動元件和系統製造商都有很大幫助。

新的無線和衛星技術提供了越來越寬的頻率範圍,並涉及越來越苛刻的要求。在射頻系統設計的早期階段,真實信號的模擬比以往任何時候都更加重要。使用與後續硬體測試相同的信號產生方法和分析演算法,可以確保從早期設計階段到實現驗證的直接關聯性,從而可以對誤差向量幅度(EVM)等廣泛使用的關鍵性能指標進行結論性和一致性分析。

為此,Rohde & Schwarz與Cadence Design Systems,Inc .合作開發了R&S VSESIM-VSS信號產生和分析工具,該工具支持5G、最新Wi-Fi演進等所有主要標準。這一聯合解決方案結合了信號合成、設計模擬和信號分析,建構在兩家公司的流行和成熟解決方案的優勢之上。因此,開發人員和設計工程師受益于這一優化的工具,幫助他們在開發過程中比以前能更早地解決設計挑戰。

R&S VSESIM-VSS信號產生和分析工具是Cadence視覺系統模擬器(VSS)軟體的附加功能,這是一個成熟的系統模擬和建模解決方案,尤其適用于無線通訊和雷達設計中使用的射頻元件和射頻集成。Rohde & Schwarz的R&S VSESIM-VSS旨在通過在工作流程中添加真實的信號、提高模擬精度和簡化設計過程來擴展VSS軟體的功能。R&S VSESIM-VSS得益於Rohde & Schwarz用於測試工作電路、模組和元件的兩個成熟軟體工具—R&S WinIQSIM2模擬軟體的信號合成能力和R&S VSE向量信號解折軟體的信號分析能力。R&S VSESIM-VSS結合了這些功能,並為Cadence電子設計自動化(EDA)工具添加了外掛程式。

Rohde & Schwarz的資料接收器外掛程式可在設計過程中的任何階段擷取信號。信號可以傳送到向量信號產生器,並應用於巳存在硬體,藉此進行硬體/模擬混合的系統層次分析。R&S VSESIM-VSS的一個重要特點是支援直接數位預失真(DPD)技術,以驗證功率放大器在開發模擬情況下的線性化效果。

組合這些解決方案的另一個好處是增加了Rohde & Schwarz和Cadence工具之間的相容性。Rohde & Schwarz解決方案提供的信號生成和分析也可用於Cadence的其它產品,如Cadence微波辦公室(Microwave Office)電路設計軟體或用於射頻積體電路(RFIC)和射頻模組的Cadence Virtuoso射頻解決方案。

Rohde & Schwarz的頻譜和網路分析儀、電磁相容性和天線測試副總裁Christina Gessner表示:“將EDA設計模擬與測試和測量相結合,有助於我們的客戶獲得首次設計成功和更短的上市時間。使用真實的信號,獲得EVM等共同的品質因數,甚至在下線之前就預知其線性化能力,對我們的客戶來說意味著競爭優勢。我們期待將與Cadence的合作成果推向市場。”

Cadence客制積體電路和印刷電路板集團R&D公司副總裁Vinod Kariat補充道:“開發射頻前端通信積體電路和系統的客戶需要獲得最新的通信標準。我們公司的聯合解決方案使我們共同的客戶能夠在整個設計階段準確分析符合標準的信號,包括最終測試驗證。”

R&S VSESIM-VSS現在可以從Rohde & Schwarz訂購。欲瞭解更多資訊,請訪問網站: https://www.rohde-schwarz.com/_229356-1121600.html
