Rohde & Schwarz

Rohde & Schwarz在2021巴賽隆納移動世界大會(MWC21)上展示了針對5G NR設備測試的綜合解決方案

對於手機製造商來說,5G NR為研發帶來前所未有的複雜性。先進的毫米波天線陣列從RF角度,為相關測試裝備和測試方式帶來更大挑戰。隨著移動世界大會於2021年6月在巴賽隆納再次舉行,Rohde & Schwarz向世界展示了最新的5G NR 測試方案組合,範圍完整涵蓋了從研發設計到一致性認證測試,及至製造生產等。

Rohde & Schwarz在2021巴賽隆納移動世界大會(MWC21)上展示了針對5G NR設備測試的綜合解決方案

在2021年移動世界大會(MWC21)上,Rohde & Schwarz 的活動將以 “5G現況和進化” 為主軸。關於5G NR手機測試,Rohde & Schwarz展示內容包括:

高吞吐量eMBB點對點測試
隨著移動裝置整合了越來越多的網路服務和應用,增強型移動寬頻(eMBB)為5G NR針對不斷增長的資料傳輸速率和系統容量需求提供支援。在MWC21上,Rohde & Schwarz與VIAVI,藉由R&S CMX500無線電通信測試儀和VIAVI TM500網路測試儀,在5G SA模式(獨立5G)下進行5G NR eMBB點對點測試,展示了前所未有7.5 Gbps的高速資料流量,此亦為即將到來的10 Gbps資料傳輸世代奠定了基礎。在該設置中,儀器模擬一個獨立的5G電信網路,該網路在NR雙連接(NR-DC)中具有8個下行鏈路載波聚合,在FR1中使用1xCC,在FR2中使用7xCC,載波的調變為256QAM。點對點的測試則用來評估在定義明確的網路環境中,從內建模擬伺服器和基站到被測移動裝置間的資料吞吐速度。在這個應用中,R&S CMX500最具特色的,為其內建的FTP伺服器,在符合檔案傳輸通訊協定的情形下進行檔案上傳和下載吞吐量的測試。

VoNR音訊品質測試
即使有了5G,語音服務仍是手機用戶的關鍵應用。為了驗證5G NR上的語音服務品質,Rohde & Schwarz與HEAD聲學公司展開合作,在MWC21上展示了基於最新一代R&S CMX500寬頻無線通信測試儀的測試解決方案,此方案結合了HEAD聲學公司的labCORE硬體平臺和ACQUA測量分析軟體。該方案可模擬5G SA (VoNR)和5G NSA (VoLTE)應用中的類比語音連接。這使得5G的手機製造商能夠在市場推出之前,即完成語音品質的先期測試。

一致性測試和網路運營商驗收測試
手機要推向市場前必須事先獲得一致性認證。隨著5G NR的引入,因為大量的波段組合、部署選項和不斷演進的標準,使得一致性測試呈指數般增長。主要的5G運營商為確保手機的正常運行,亦額外要求屬於自己的驗收測試規範。藉由R&S CMX500的測試系統,Rohde & Schwarz能夠支援各運營商所自定的功能性測試規範,測試內容包括5G FR2中的PQA、NPT和LBS等。在所有測試應用中,R&S ATS800R CATR天線量測系統在相關OTA測量上均扮演重要角色。在MWC21上,Rohde & Schwarz展示運營商獨有的功能性測試:手機在資料傳輸過程中的散熱測試。

多反射面的近場聚焦天線測試範圍
5G NR裝置普遍搭配毫米波陣列天線,每個天線陣列由收發器、前端和相控天線陣組成,並不適用於傳導性測試。此外,波束形成等功能測試亦只能通過OTA進行驗證。因此,3GPP規定,所有FR2一致性測試都需要在直接或間接遠場條件下透由OTA方式進行。憑藉R&S ATS1800M,Rohde & Schwarz公司推出的CATR毫米波電波暗室提供了一種小尺寸的多反射面設置,大大降低其量測不確定度。這種解決方案非常適合來自不同方向信號下的黑盒測試方法,這是無線電資源管理測試(RRM)中的典型場景。而多虧ATS1800M四個CATR反射面設計,每個反射面都提供了無與倫比的30cm直徑的靜態區域,使得這個RRM的測試能付諸實現。

工廠端的毫米波量產測試
隨著對5G NR裝置產線測試方案的需求不斷增長,毫米波頻率下的量產測試也受到了新的挑戰。由於不提供RF接頭,DUT的驗證測試需要在OTA環境下進行。為此,Rohde & Schwarz開發了R&S CMPQ此一測試平台。製造商在產線規劃時可以獨立地針對待測物配置與整體測試系統,為FR2測試進行客制化。R&S CMPQ系統由R&S CMP200無線通信測試儀、R&S CMPHAD30毫米波遠端無線電頭和R&S CMQ200電波隔離箱組成。所有部件來自單一供應商,集成了所有系統元件,包括天線、電纜、饋線和功率感測器等,以確保FR2生產測試獲得穩定的最佳系統參數,具備可靠性和可重複性。

2021年移動世界大會將於6月28日至7月1日在巴賽隆納舉行,Rohde & Schwarz將在會上展示其全面的移動裝置測試解決方案,展臺位於Fira Gran Via 3號館3K30號。同時Rohde & Schwarz Signal網站還會進行線上展示。欲瞭解更多資訊,請訪問: www.rohde-schwarz.com/signals 和 www.rohde-schwarz.com/mwc

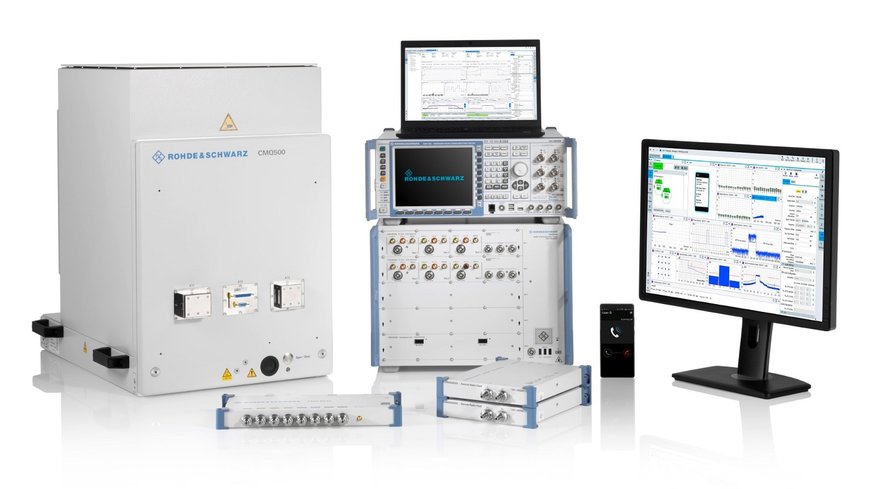

描述:Rohde & Schwarz為手機裝置的所有測試階段提供全面的解決方案。(圖片:Rohde & Schwarz)
